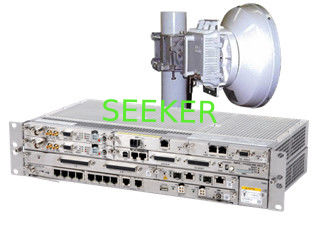

Système sans fil SDH5000s à micro-ondes de NEC

SDH5000s
Le système de micro-onde de long terme de CSAD de la série 5000S est conçu pour le module -1 (STM-1) de transmission synchrone ou le transporteur optique oc-3.

Plage de fréquence : 4-11ghz
Capacité : 155.52Mbps/system
. Mode de modulation : 64QAM, 128QAM
Interface : stm-1 électrique/optique, GbE (MUX intégré)
. Terminal de CSAD : RST, (MST (MUX intégré)
- la configuration :

N plus 0 (N : 1-10), N plus 1 (N : 1-9).
De nouveau au dos : 2 fois (N + 0) (N : 1-5)
2 fois N plus 1 les périodes N : 1 moins 4.
Relais : 2 x (N + 0) (N : 1-5)
2 fois N plus 1 les périodes N : 1 moins 4.
Système de XPIC : 2 x (N + 1) (N : 1-4)
1 + 1 /SD de secours immédiat/à canal double
2 (1 + 1) /SD de secours immédiat/à canal double (relais)
Mode d'écart-type : si synthèse (jusqu'à 3 antennes)

Capacité de système : Les systèmes de 1 de l'ETSI maximum 10 de sous-cadre contiennent la MU X

1-5 système (refroidissement à l'air naturel)
6-10 système (refroidissement de fan)
Caractéristiques distinctives

Modulation et démodulation augmentées
Contrôle de puissance de transmission automatique (ATPC)
Commutation légère automatique de protection
Égalisation adaptative (fournissant égalisation ATDE de domaine de temps adaptatif)
Diversité d'espace
Configuration superflue des dispositifs de XPIC
FEC pour améliorer la représentation d'erreur système

Des codes de la parité de faible densité (LDPC) sont employés pour de correction d'erreurs en avant (FEC) pour assurer l'excellente représentation de correction d'erreurs
Canaux de service numérique et transmission riches de bord de la route

DSC : 1 manière du KBPS +1 de la manière 64 192 KBPS, ou la manière 4 64 KBPS
LE WS : 1 canal canal 2Mbps ou 2 (de 128QAM) (64QAM) 1.5mbps
. Alarme, statut et contrôle des performances

Capacités intégrées de gestion de représentation
L'opérateur peut mettre en application des fonctions de contrôle par l'intermédiaire de NMT ou de nanomètres
- MUX intégré

Le dispositif de multiplexage de SpectralWaveR du NEC (v-noeud S) fournit une grande variété d'interfaces d'affaires des interfaces telles que de PDH, de CSAD et de gigabit Ethernet, aussi bien que des topologies de réseau flexibles telles que linéaire, l'anneau, et le multi-anneau.
